Bottle Bug<DUP>ガレージキット

互換屋の電装野郎の組込み製作例として、N3DさんのオリジナルガレージキットBottle bug＜DUP＞を製作しました。

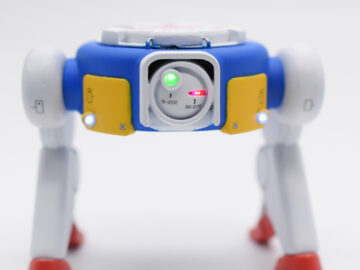

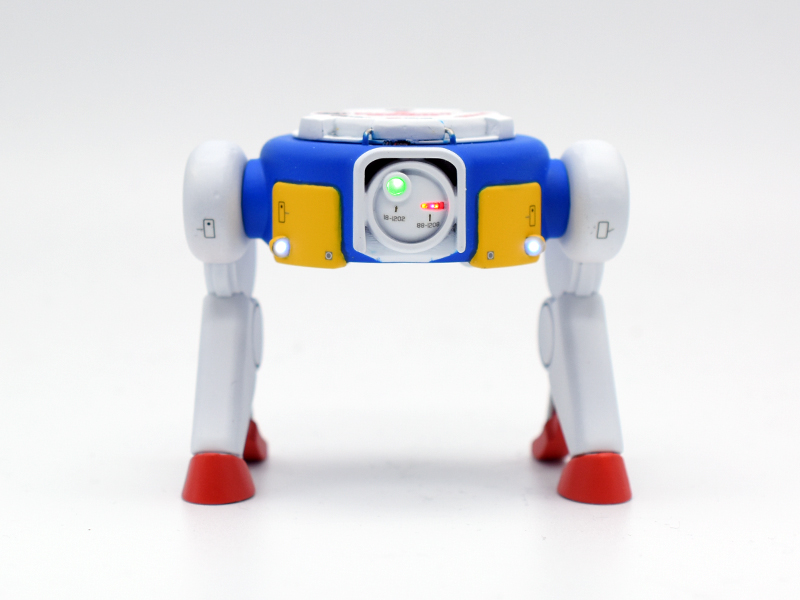

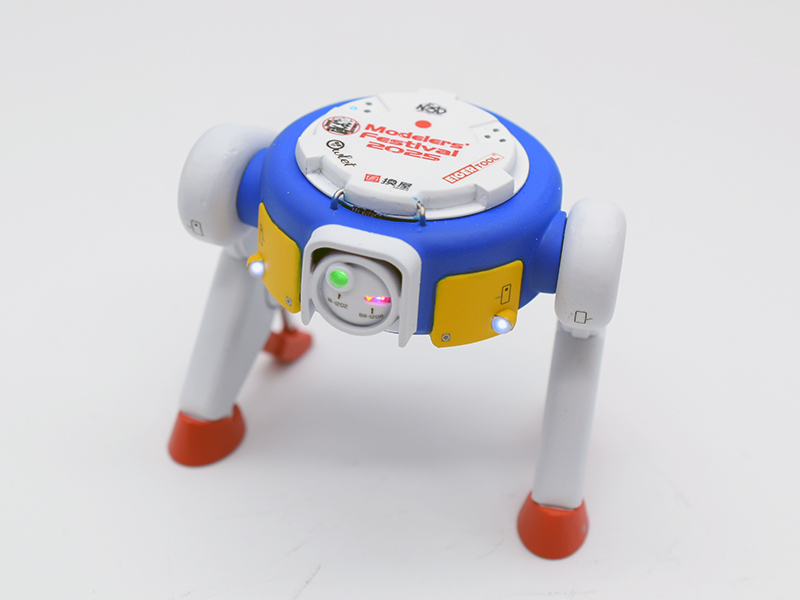

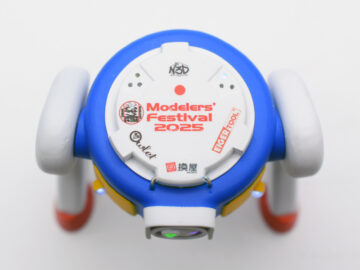

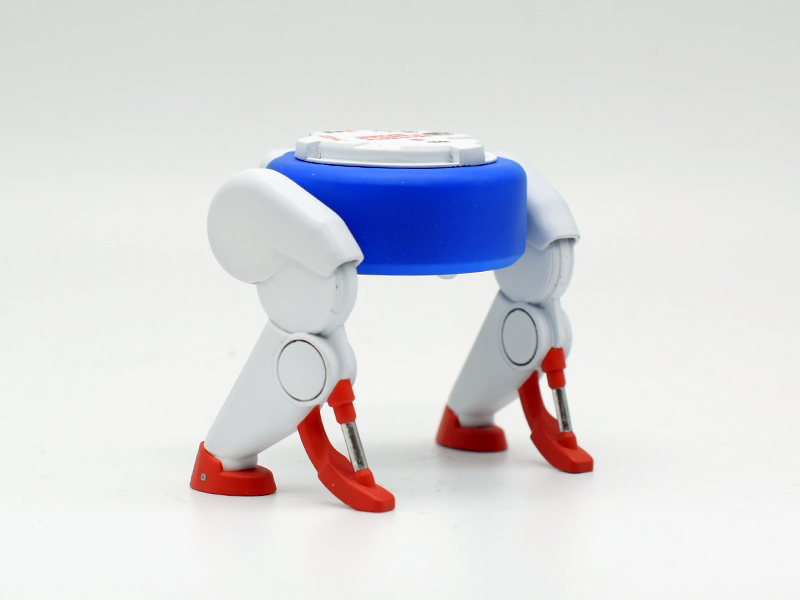

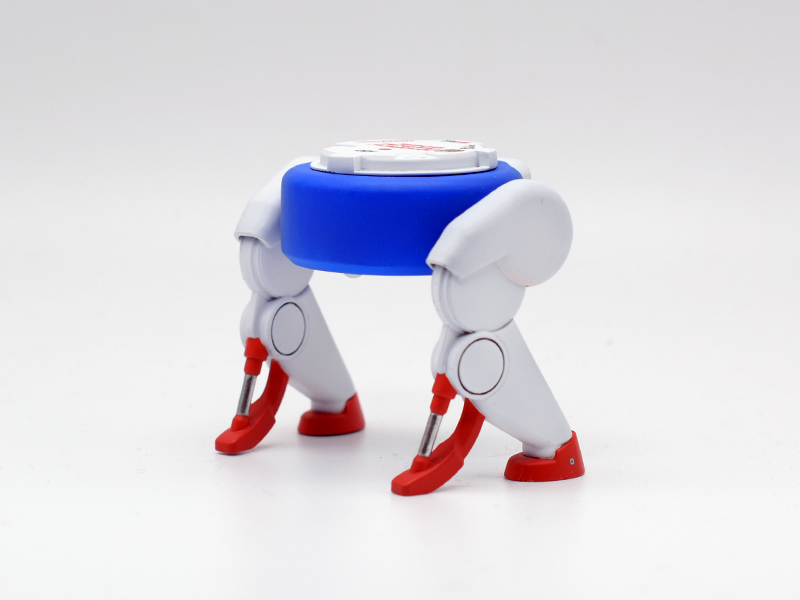

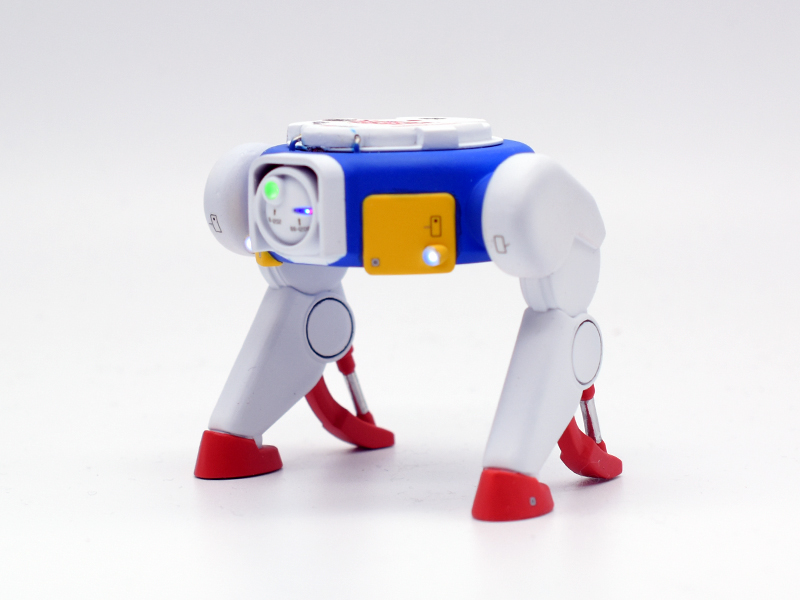

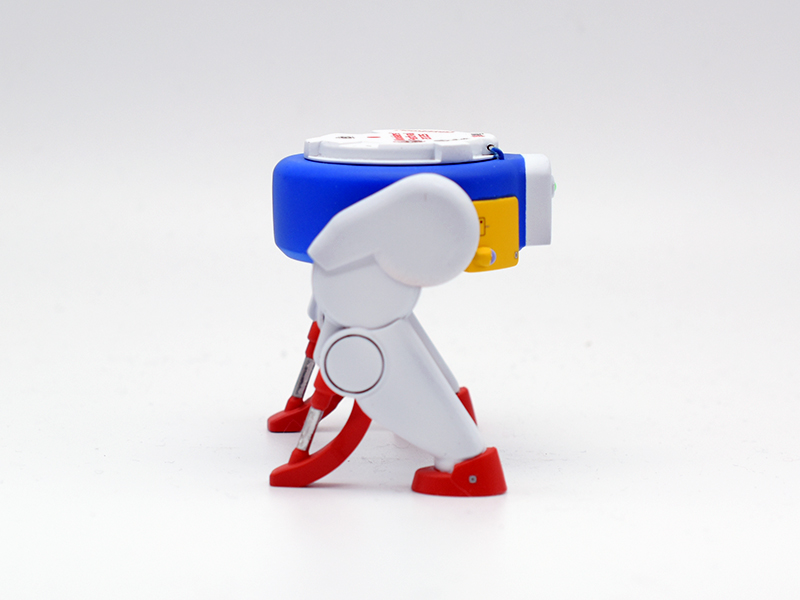

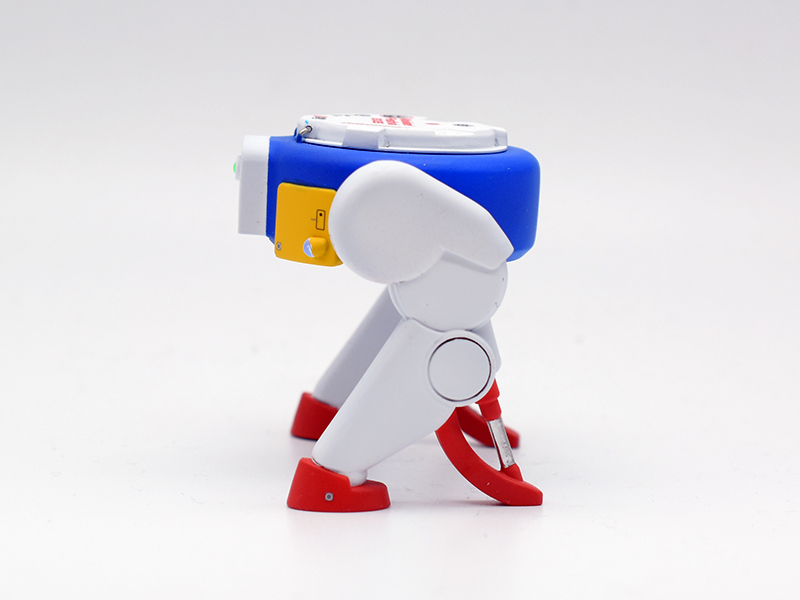

完成：2025/11/23
製作・塗装：hobi

N3Dさんのこのシリーズのキットは、KCF2025だったかな？で見かけてちょっと気になってたロボットのガレージキット。

パーツ数も少ないし、お手頃お値段なので、光らせるのに丁度良さそうと思っていたキットだけど、モデラーズフェスティバル2025でタイミングよく販売されていたので購入してみた。
もう一つ同じシリーズでBottle Bug＜KOL＞というのも同時に購入した。

実は＜KOL＞だけを購入しに行ったのだけど、隣に展示されてたのを見てついつい買ってしまったｗ
後で＜SER＞ってやつにしとけば良かった。と思ったり。。。また機会があれば。

イメージ

ボトルバグは、塗料瓶を胴体に見立てて飾るようなイメージのものだけど、あれこれと適当に電飾をするつもりだったのと、今回は特に台座に飾るというイメージじゃなかったので、本体の何処かに電池BOXや電飾基板を仕込まなければならない。

そこで、今回は塗料瓶を装着していないシーンにしてしまって、本来このガレージキットで塗料瓶を装着する部分のスペースに全部入れる事にした。

製作加工

ボディパーツ改造

・ボトルが嵌る部分をプラバンで塞いで、ダウンライト風にDY-3（パトランプ）で回転点灯
・上側から電池交換やスイッチON/OFFをできるようにする為に、上側はハッチっぽく開閉稼働できるようにした。

電飾

（電飾箇所）

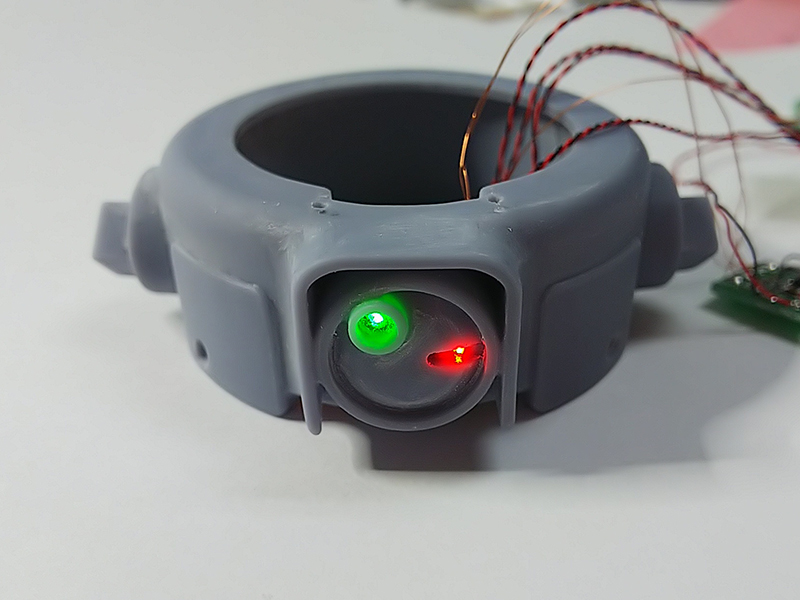

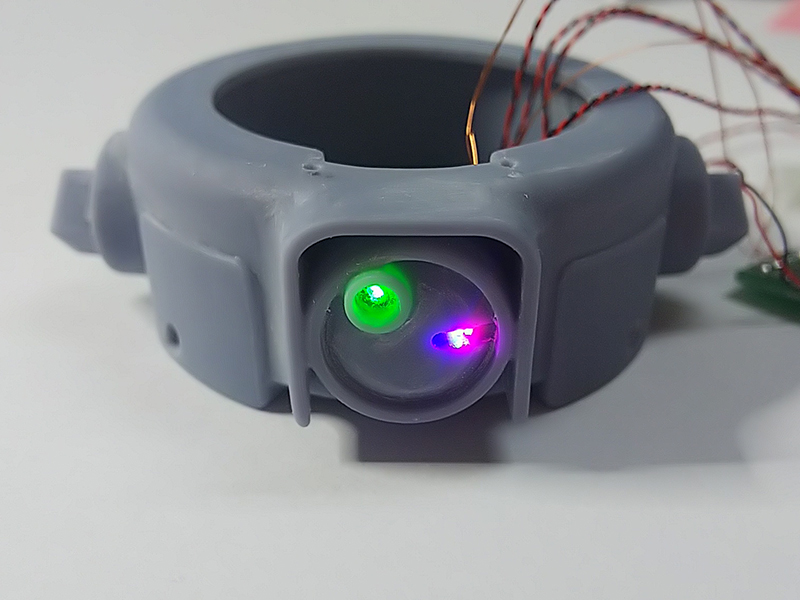

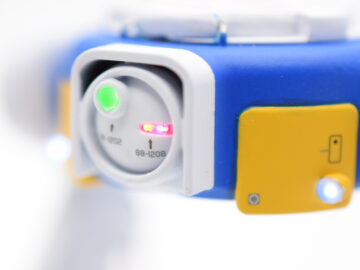

・モノアイカメラ：LED1608エメラルドグリーン/常時点灯
・カメラセンサー1：LED0603オレンジ/DY-10モールス
・カメラセンサー2：LED0603ブルー/DY-8フェードリレー
・カメラセンサー3：LED0603レッド/DY-8フェードリレー
・ボディ下：LED1608ウォームホワイト/DY-4パト救急
・ハッチ：LED0603アイスブルー/DY-11 高速6連
・ヘッドライト：LED1608ホワイト/常時点灯

今回は、1005（1.0×0.5mm）より小さい、0603（0.6×0.3mm）のLEDを使ってみた。

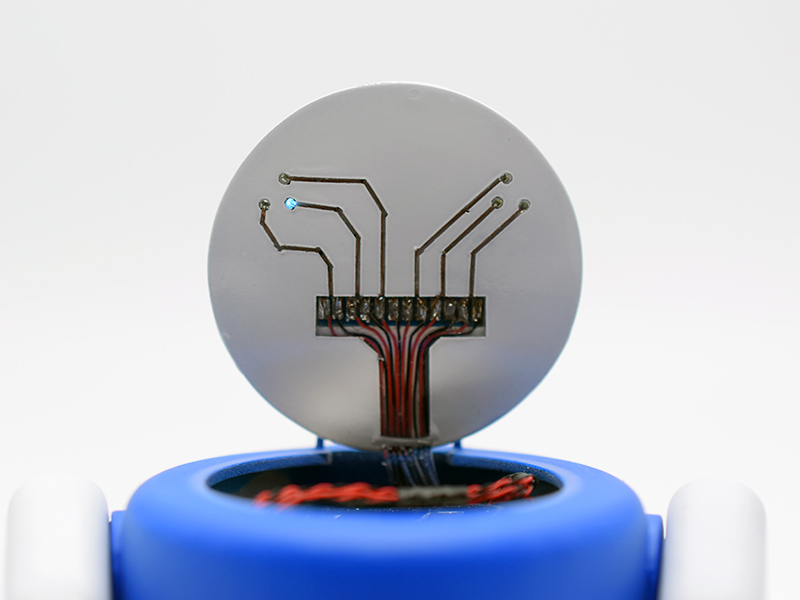

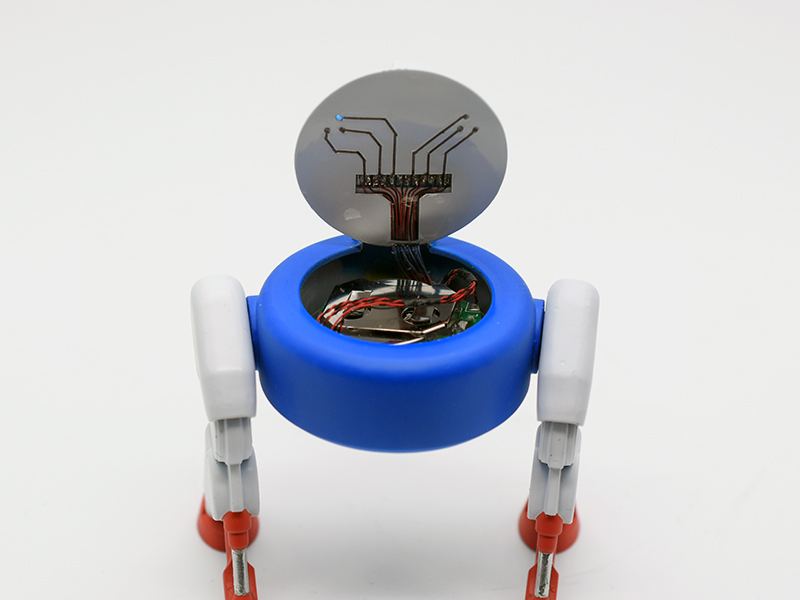

ハッチにするフタみたいなパーツは、本来、ボディの内側からハメ込む感じで組立てるみたいだけど、フタに丸くカットしたプラバンを貼付けて、開閉できるようにあえて上側から被せるように組立てて、針金でヒンジを作って稼働できるように加工。

表側にφ0.7mmの穴を6箇所開けて、LED0603アイスブルーを埋込み後、UV透明レジンで封入。

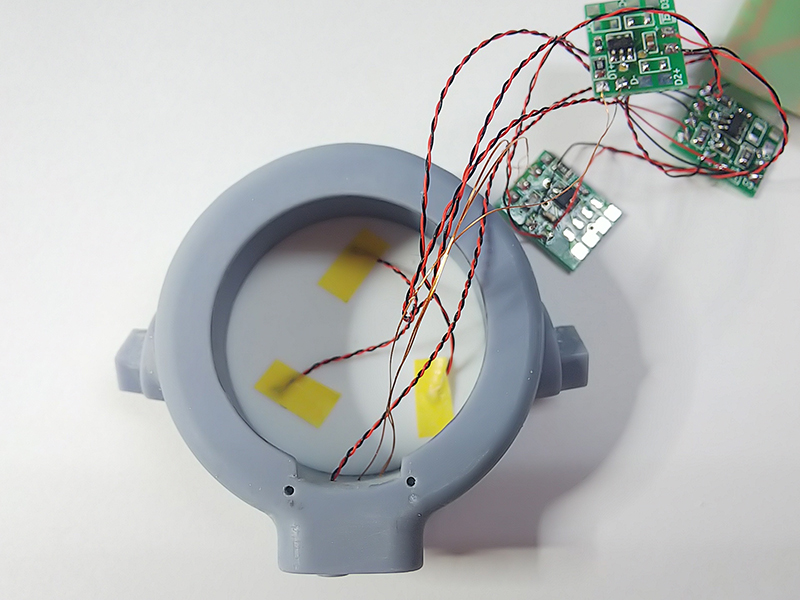

0603LEDは流石に細い線が必要なので、φ0.1ｍｍのPUペア線を使ったけど、PU線は単線なので、ハッチの開閉を繰り返すとほぼ確実に断線する。その為ハッチ裏側には配線を這わせる溝を彫って、途中に中継基板を埋め込める形状にして、その中継基板からボディ内に仕込む電装野郎基板までの間はφ2.8mmのケーブルで接続する事にした。

配線を這わせて中継基板で違うケーブルに接続し直す（中継で線種を変える）。
この彫った部分は全ての配線が終わったら、基板毎全ての配線溝を配線ケーブル毎UVレジン透明で封入してしまう。
塗装もこの配線パターンっぽいデザインを活かして、透明部分は見えるようにマスキングして塗装する事にした。

モノアイカメラはエメラルドグリーンを常時点灯にして、赤と青を電装野郎DY-8フェードリレーを使って、フェード明暗で交互に点灯させる。
赤と青が混ざると明暗の途中で紫っぽくなるタイミングもある。

塗装

塗装はどうするか悩んだけど、全体を全て白にして、墨入れなどで立体感を出していく。というイメージで脳内がまとまったのでそのように塗装して進めた。

1.プライマー
2.LED点灯部分だけマスキング
3.きっちりと遮光ブラック塗装
4.ラッカー白
5.マスキング剥がし
6.ラッカークリア

という流れ。

この状態まで作った後、忙しくなってしまい暫く放置していたけど、さて墨入れして仕上げるか、という所にきて、ん～全体を白だけってのはイマイチなんか締まりがないな～と思い始めていた所、ロボットプラモ界隈の話が耳に入ってきて、そういうことであれば。。。という事で、ざっくりとマスキングをして適当に色を付けてみた。
まぁ、自由なのだよｗ
